526802 產品規格書

打印 / 導出

526802 產品規格書

產品信息

10nm精度壓電平移臺臺面尺寸=72×100mm 行程=60mm 包含控制器

產品編號：526802

產品描述

聯合光科的10nm精度壓電平移臺為鋁合金主體，采用不銹鋼交叉滾柱軸承，具有高精密度、高重復性，高線性度。超薄緊湊型的結構設計，方便機械集成。聯合光科提供最小步進距10nm的壓電平移臺庫存產品供您選擇。
聯合光科期望在您構建光學實驗系統的過程中，能為您提供簡潔、經濟、快捷的手段，并方便您使用過程中快捷的進行元件的固定、替換和調整。

產品特點
1. 壓電超聲波馬達驅動，軸向推8N
2. 采用不銹鋼交叉滾柱軸承，具有高精密度、高重復性，高線性度
3. 斷電自鎖，內具剎車功能，無回程間隙
4. 最小步進距10nm
5. 光柵尺位置傳感器
6. 超薄緊湊型設計，方便機械集成，鋁合金主體，陽極氧化處理

規格參數

臺面尺寸 72×100mm

行程 ±30mm

馬達型號 M304

軸向推力 8N

最大負載 2kg

最大速度 30mm/s

最小步距 10nm

重復定位精度 +/-200nm

位置傳感器光柵或磁柵尺

直線度 <2μm

運動平行度 <10μm

材質鋁合金，陽極氧化

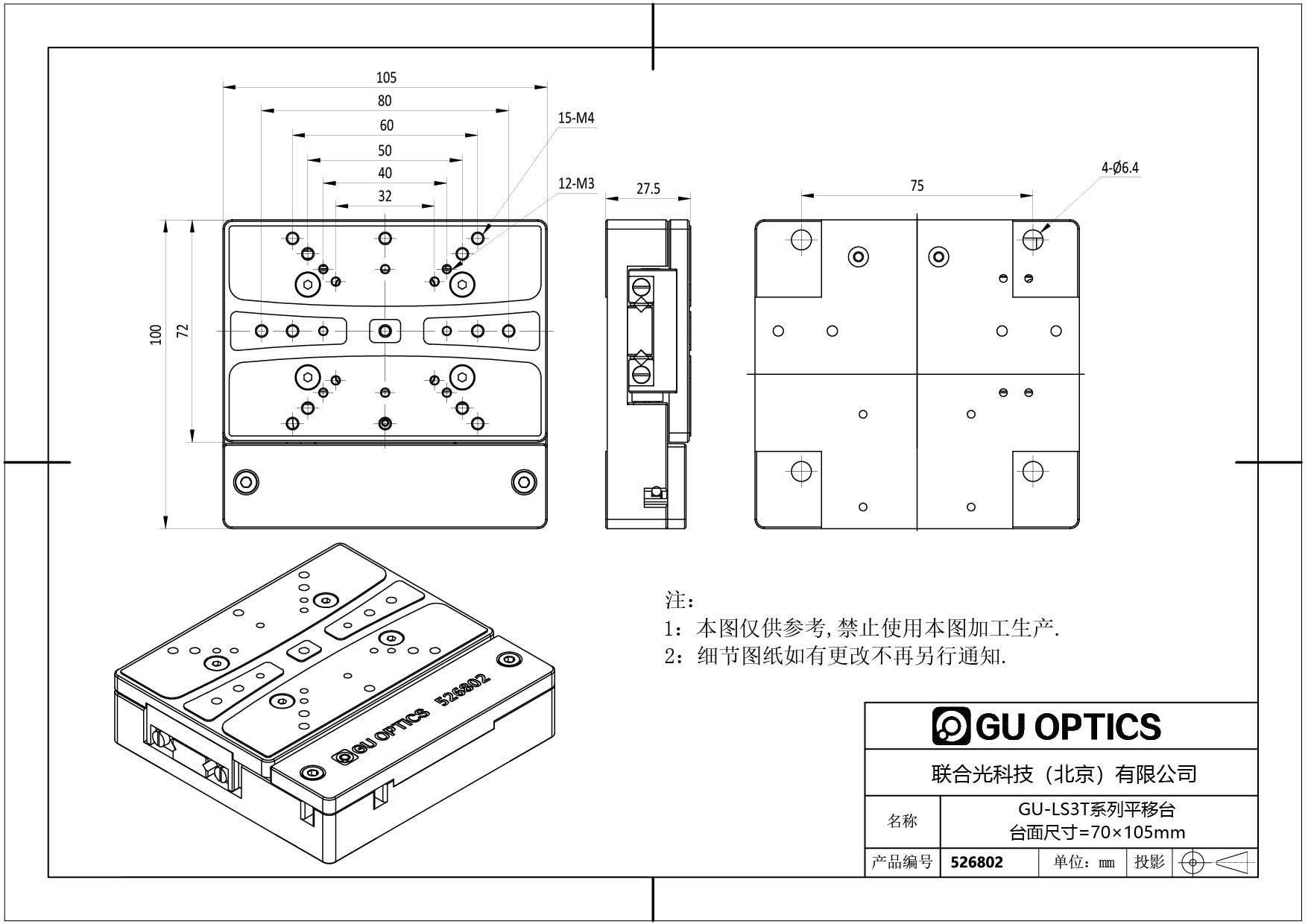

尺寸圖

關于產品

1. 產品圖均為渲染效果圖，僅供參考。

2. 在購買夾持光學元件鏡架時，請確定元件的尺寸及厚度，確保匹配。

3. 采購光學平臺等產品，請聯系我們確認搬運及安裝事項。

4. 產品無質量問題，退換郵費需自行承擔，退回時保持產品外觀完好，性能無損傷，不影響二次銷售；如產品有質量問題，請與我們聯系。

5. 聯合光科在您構建光學實驗系統的過程中提供標準的配套光機元件，保證您高精度的機械需求同時方便您使用過程中快捷的進行元件的固定、替換和調整。我們也可根據您的需求進行特殊尺寸和規格的定制服務。
