530049 產品規格書

產品信息

60mm籠式45°安裝調整架 M3籠桿螺紋 M4/M6螺紋

產品編號：530049

產品描述

530048和530049兼容60mm籠式系統，適合搭建緊湊型系統。該鏡架入射和出射端面均帶有一個SM2螺紋孔，可以兼容SM2透鏡套筒，斜面用于安裝Φ50.8mm最小厚度6mm光學元件，緊定螺絲固定。帶三個調節器，實現±4o俯仰和傾斜角度調節，±3mm線性位移。入射端面和出射端面相互垂直。兩個調節器帶旋鈕，第三個調節器末端帶內六角孔，三個調節器都可用2mm六角扳手進行調節。上下表面帶M4安裝螺紋孔（3個），適用安裝光學接桿。

產品特點
1. 530048和530049適用安裝Φ50.8mm最小厚度6mm光學元件；
2. ±4o的俯仰和傾斜調節,線性位移±2.5mm；
3. 聯合光科籠式系統直角反射鏡架適用于相對于光軸45°角安裝反射鏡

規格參數

安裝尺寸 50.8mm

籠式接桿固定方式 M3螺紋孔

安裝螺紋規格 M4/M6

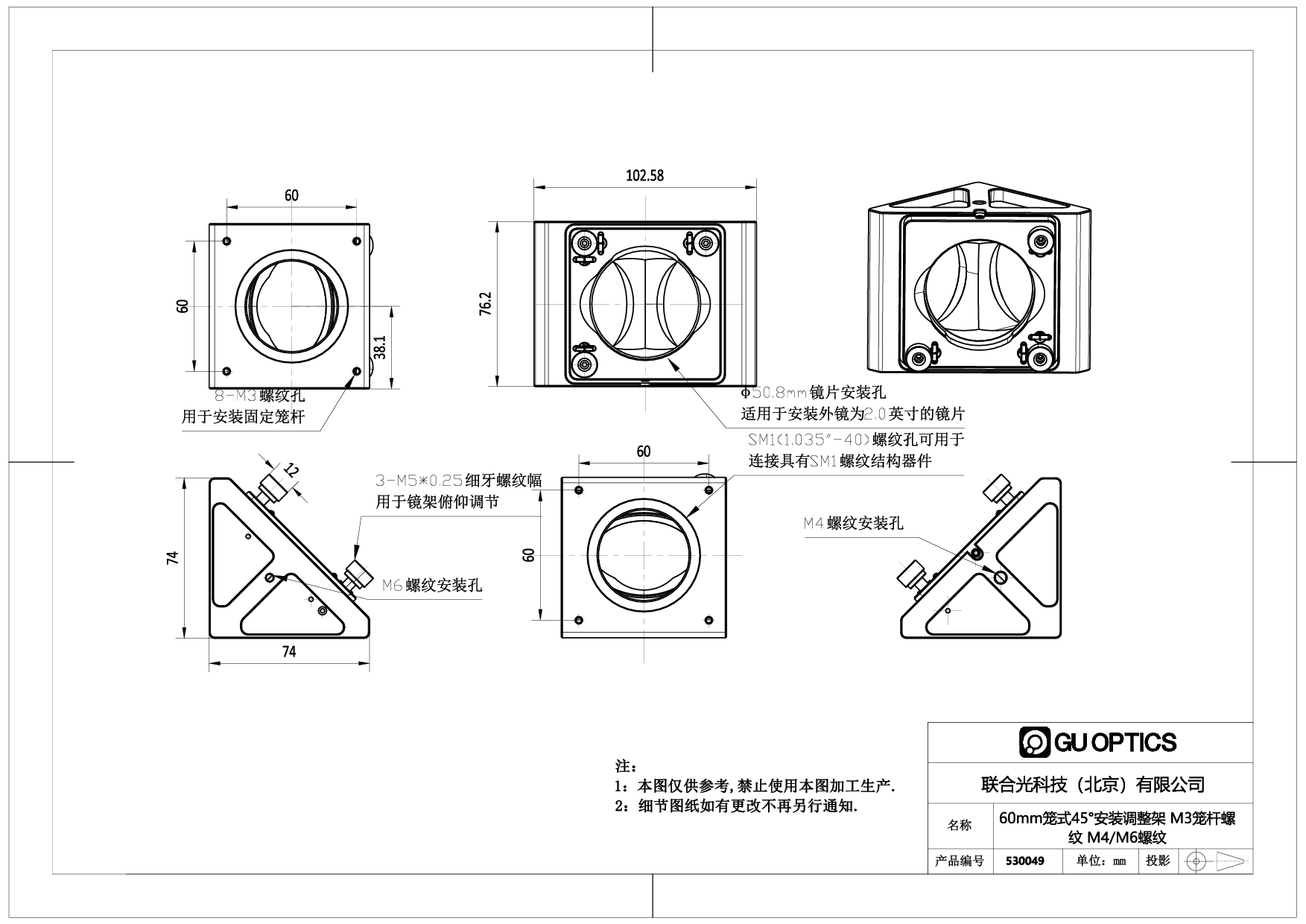

尺寸圖

關于產品

1. 產品圖均為渲染效果圖，僅供參考。

2. 在購買夾持光學元件鏡架時，請確定元件的尺寸及厚度，確保匹配。

3. 采購光學平臺等產品，請聯系我們確認搬運及安裝事項。

4. 產品無質量問題，退換郵費需自行承擔，退回時保持產品外觀完好，性能無損傷，不影響二次銷售；如產品有質量問題，請與我們聯系。

5. 聯合光科在您構建光學實驗系統的過程中提供標準的配套光機元件，保證您高精度的機械需求同時方便您使用過程中快捷的進行元件的固定、替換和調整。我們也可根據您的需求進行特殊尺寸和規格的定制服務。
