750044 產品規格書

產品信息

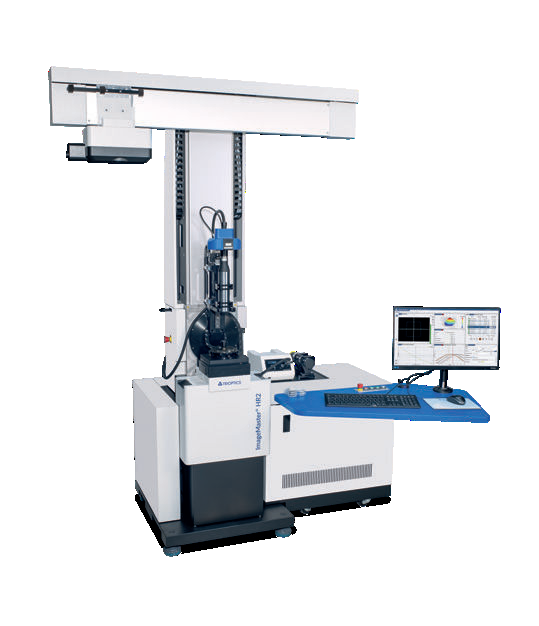

ImageMaster? HR2緊湊型高精度MTF測量儀

產品編號：750044

ImageMaster? HR2緊湊型高精度MTF測量儀

ImageMaster? HR2 是德國最新研發的 MTF 測試設備，將 lmageMaster?系列產品提升到了一個新的高度。ImageMaster? HR2 在智能手機、監控攝像頭以及汽車攝像頭等領域都能提供鏡頭成像質量測試全球標準的解決方案。廣泛的測量參數提高了研發、原型機測試和后續生產中的效率。

產品特點：	測量參數：
立式結構，全自動測量	軸上光學傳遞函數MTF
可測量手機鏡頭、數碼相機鏡頭、車載鏡頭、CCTV鏡頭等	軸外光學傳遞函數MTF
整機結構緊湊一體化，維護保養方便	離焦光學傳遞函數MTF
全自動靶標發生器	有效焦距EFL
測量精度可溯源至國際標準	相位傳遞函數PTF、線擴散函數LSF
軟件模塊化，使用簡單易懂	主光束角度、相對照度、視場角
可編輯腳本，實現用戶自定義測量	畸變、像散、色差、焦深、場曲
直接以報告形式輸出結果	環繞能量、雜散光、邊緣擴散函數

規格參數

產品編號/型號	750044 /ImageMaster? HR2
系統配置	無限共軛（有限共軛可選）
最大離軸角	±105°
光譜范圍	450nm...750nm鹵素（NUV近紫外，NIR近紅外，LWIR長波紅外）
測量方位角	360°
最大像高	±40mm
通光孔徑	45mm
準直儀焦距	50mm...500mm
有效焦距范圍	0.5mm...150mm
空間頻率范圍	0 lp/mm...500 lp/mm, 1000 lp/mm (取決于樣品)
MTF測量精度	±0.02MTF
MTF測量重復性	≤±0.005MTF
