750108 產品規格書

打印 / 導出

750108 產品規格書

產品信息

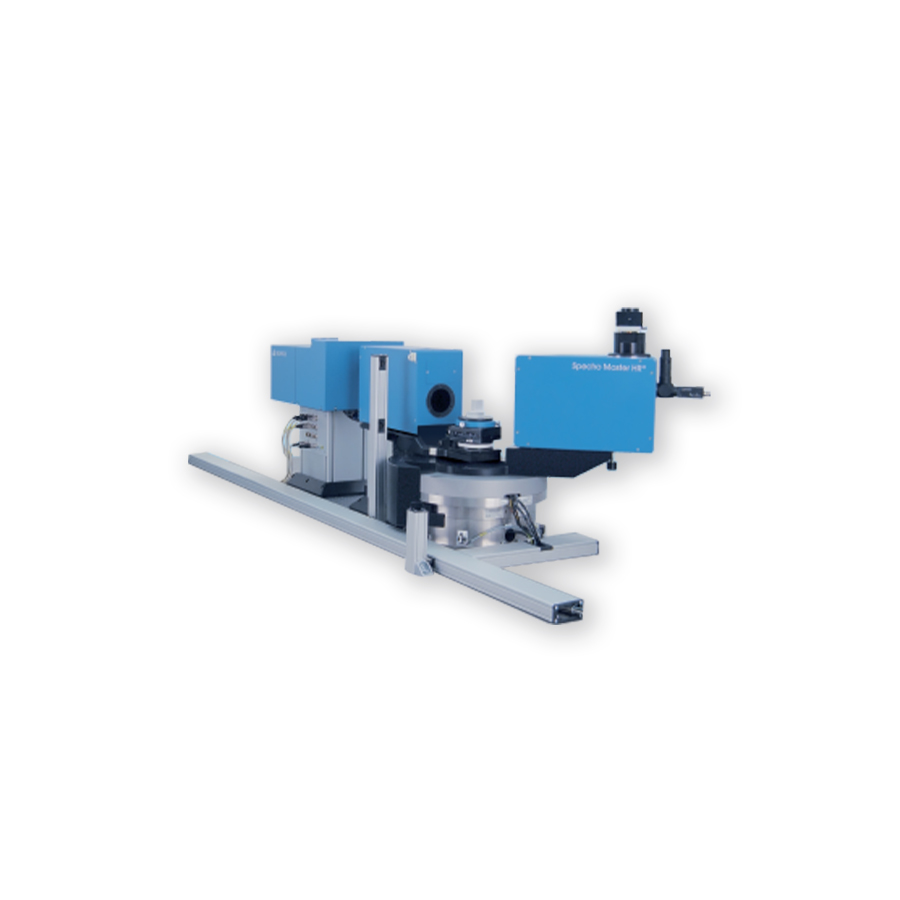

SpectroMaster?高精度折射率測量儀 600 HR

產品編號：750108

SpectroMaster?高精度折射率測量儀

德國TRIOPTICS GmbH設計的SpectroMaster?高精度折射率測量儀是基于享有盛名的PrismMaster?系列測角儀研發出來的，其可測量光譜涵蓋了紫外、可見光、近紅外、短波紅外、中波紅外和長波紅外。測量原理基于最小偏向角法，這是測量折射率能達到10-6的較有效和較精確的方法。此方法被世界上許多國家級計量機構認定為折射率測量的標準方法，如德國Physikalisch-TechnischeBundesanstalt (PTB)等。

產品應用：
光學玻璃及晶體材料的折射率測量。

儀器的主要組成構件

* 精密測角系統
特點
高精度氣浮轉臺，徑向和軸向跳動量優于008μm /0.05μm	自準直儀擺角范圍：±100°
高精度角度編碼器，分辨率0.036″，絕對精度優于0.2″	壓縮空氣處理單元
類型
自動型：高動態范圍的無空回壓電陶瓷驅動電機，無熱輻射
手動型：精細微調裝置，具有軟件輔助功能
* 探測器（SpectroMaster? UNI HR）
PbS探測器，配有溫控前置放大器和電源光譜范圍：1000...2325 nm	紫外增強CCD相機光譜范圍：195...1014 nm
光電倍增光管（PMT），配有電源及低噪聲前置放大器光譜范圍：185...320 nm	科研級鎖相放大器
半導體制冷的快速中長波紅外探測器光譜范圍：3-12μm
* 電子自準直儀組件
離軸反射式平行光管	分束器
反射鏡表面面形優于λ/10	LED光源
鍍有高反膜	高分辨率CCD相機
通光孔徑60mm	紫外增強CCD相機（可選）
有效焦距600mm	UV/IR探測器，配有可調狹縫
分辨率0.005″，精度0.1″	可調焦折射式自準直儀
調焦范圍±2mm	有效焦距300mm
通光孔徑50mm	分辨率0.01″，精度0.25″
* 樣品承載臺及驅動器
傾斜調整臺，可沿3x120°方向做傾斜調整	旋轉驅動器，用于樣品旋轉調整
線性驅動器，用于樣品平移調整	旋轉編碼器，用于測量樣品轉角
* 光譜燈室結構
帶有8個燈座的手動旋轉臺	光譜燈電源
后置式反射鏡	HgCd光譜燈的燈箱
可移除式石英聚光鏡	光譜燈電源
斬波器	后置式反射鏡及聚光鏡（可選）
裝有17只濾光片的手動或全自動濾光片轉換器
* 平行光管組件
離軸反射式平行光管	配有精密可調狹縫
反射鏡表面面形優于λ/10	可調焦折射式平行光管
鍍有高反膜	調焦范圍±2mm
通光孔徑60mm	通光孔徑50mm
有效焦距600mm	有效焦距300mm

規格參數

產品編號	750108
產品型號	SpectroMaster? 600 HR
標準光譜范圍	194...1014nm
擴展光譜范圍	194...365nm / 1014...2325nm / 3...12μm
角度測量精度	±0.2″
角度測量重復精度¹	±0.1″
折射率測量精度^1,2	UV：±2x10^-6 / VIS：±2x10^-6 / SWIR：±5x10^-6 / MWIR：±1x10^-6 / LWIR：±1x10^-6
有效通光孔徑	60mm
設備尺寸	2200×1500×600mm
設備質量	350kg

備注：
1. 1σ
2. 達到以上精度需將溫度變化控制在0.1℃內

選配譜線
序號	波長	譜線符號	光譜燈	序號	波長	譜線符號	光譜燈
1	194.2nm		Hg100	16	643.8nm	C′	Cd10
2	253.7nm		Hg	17	656.3nm	C	H
3	296.7nm		Hg100	18	706.5nm	r	He
4	312.6nm		Hg100	19	768.2nm		K
5	334.1nm		Hg100	20	852.1nm	s	Cs
6	365.0nm	i	Hg100	21	1013.9nm	t	Hg100
7	404.6nm	h	Hg100	22	1529.6nm		Hg100
8	435.8nm	e	Hg100	23	1970.1nm		Hg100
9	479.9nm	F′	Cd10	24	2325.4nm		Hg100
10	486.1nm	F	H	25	4.35μm		QCL
11	508.6nm		Cd10	26	5.80μm		QCL
12	546.1nm	e	Hg100	27	7.60μm		QCL
13	587.6nm	d	He	28	9.30μm		QCL
14	589.3nm	D	Na	29	11.0μm		QCL
15	632.8nm		He-Ne	30	3~12μm		monochromator

備注：
1. 其他波長可擴展，需用戶提供光源，鈦寶石激光器（189nm、193nm）等；
2. 中長波紅外波段升級（基于量子級聯激光器）
3. 中長波紅外波段升級（基于單色儀），波長范圍3/4/5/6/7/8/9/10/11/12μm
4. 其他激光波長可根據需求定制
