測量范圍(R/EFL)

±5... ±450mm

擴展范圍(R/EFL)

±2″ 或 ±0.2μm

±1″ 或 ±0.1μm

750137 產品規格書

產品信息

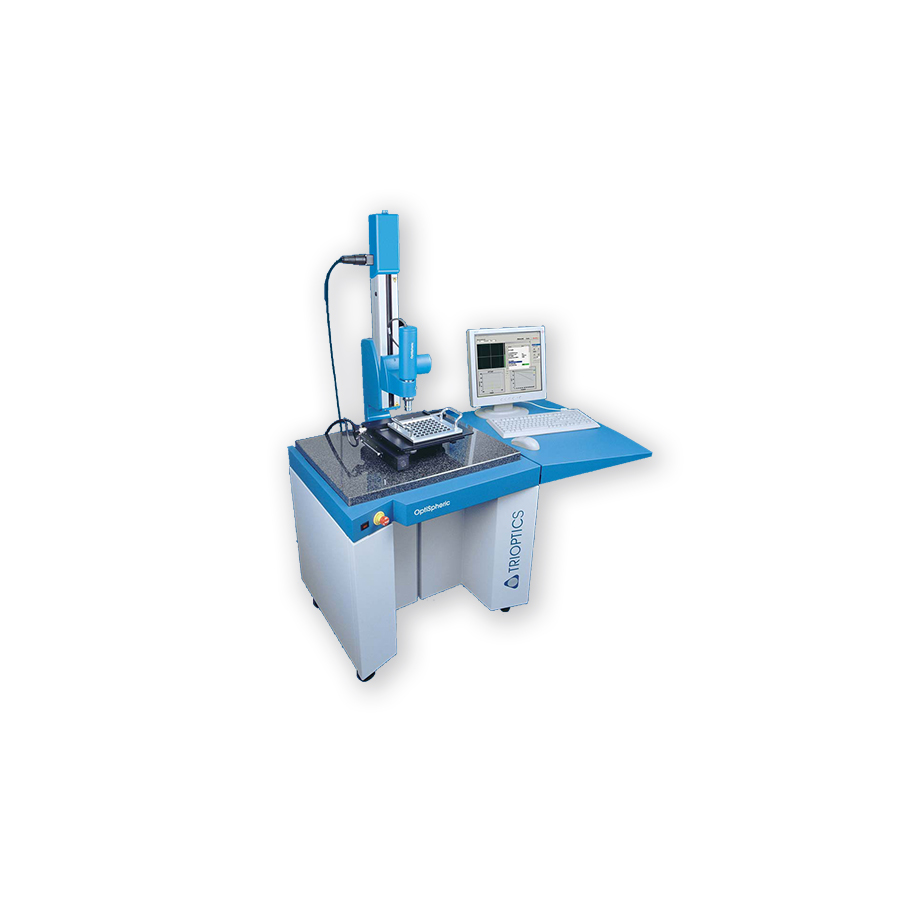

OptiSpheric?通用途光學測量儀 AutoFocus 2000

產品編號：750137

OptiSpheric通用途光學測量儀（全自動數字測焦儀)

TRIOPTICS生產的OptiSpheric和球徑儀是經典的球面透鏡光學測試系統，可以在任何光學制造中生產。透鏡半徑用于測量透鏡半徑時，OptiSpheric系統提供有效焦距、法蘭焦距，軸上MTF和透鏡半徑的非接觸式測量。具體升級可確定平面中心誤差和角度。

產品功能：

有效焦距（EFL）測量
軸上光學傳遞函數（MTF）測量
后截距（BFL）測量
曲率半徑（R）測量

可擴展功能：

單鏡片中心偏差測量
鏡頭組中心偏差測量
平面光學元件角度測量
光學系統空氣間隔測量

規格參數

產品型號及技術指標

產品編號		750137
被測樣品直徑		5...75mm
有效通光孔徑		43mm
測量范圍	EFL	-5...-1500mm/+5...+2000mm
	MTF	5...50mm EFL
	BFL	±5... ±1000mm
	R	±5...±1000mm
測量精度	EFL	±0.2%
	MTF	±2%
	BFL	±0.3%
	R	±0.3%
重復精度	EFL	0.03...0.2%
	MTF	±1%
	BFL	±0.2%
	R	±0.2%

擴展功能技術指標： 中心偏差測量

平面光學元件角度測量

測量精度	±1.3″
重復精度	±0.2″
分辨率	0.01″

光學系統空氣間隔測量

產品編號	750137
測量范圍	200mm / 400mm / 600mm / 800mm光程可選
測量精度	±0.15μm或±0.5μm或±1μm
測量速度	1.5″/10mm光程
測量波長	1310 nm
