GU-AM-08 產品規格書

打印 / 導出

GU-AM-08 產品規格書

產品信息

850nm電光強度調制器

具有低插入損耗、高調制帶寬、低半波電壓等特點，主要用于空間光通信系統、量子光學等領域

產品編號：GU-AM-08

產品描述

GU-AM系列鈮酸鋰電光強度調制器采用先進的質子交換工藝，具有低插入損耗、高調制帶寬、低半波電壓等特點，主要用于空間光通信系統、銫原子時間基準、脈沖發生器、量子光學等領域。
基于M-Z推挽結構的LiNbO3電光強度調制器具有較低的半波電壓和穩定的物理化學特性，且器件具有較高的響應速率，因而被廣泛的應用于光通信系統、光調Q系統、量子密鑰分發和光纖傳感等領域。

產品特點	應用領域
低半波電壓高損傷功率低插入損耗高調制帶寬獨立偏置電極高穩定性客戶定制	空間光通信系統銫原子時間基準脈沖發生器量子光學光纖傳感系統脈沖光調制系統脈沖光發生器

封裝尺寸

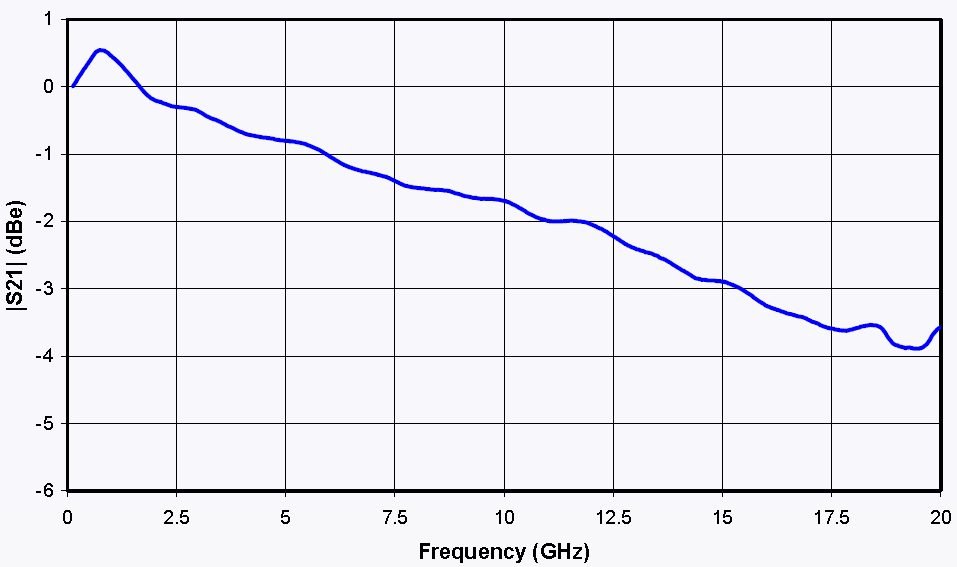

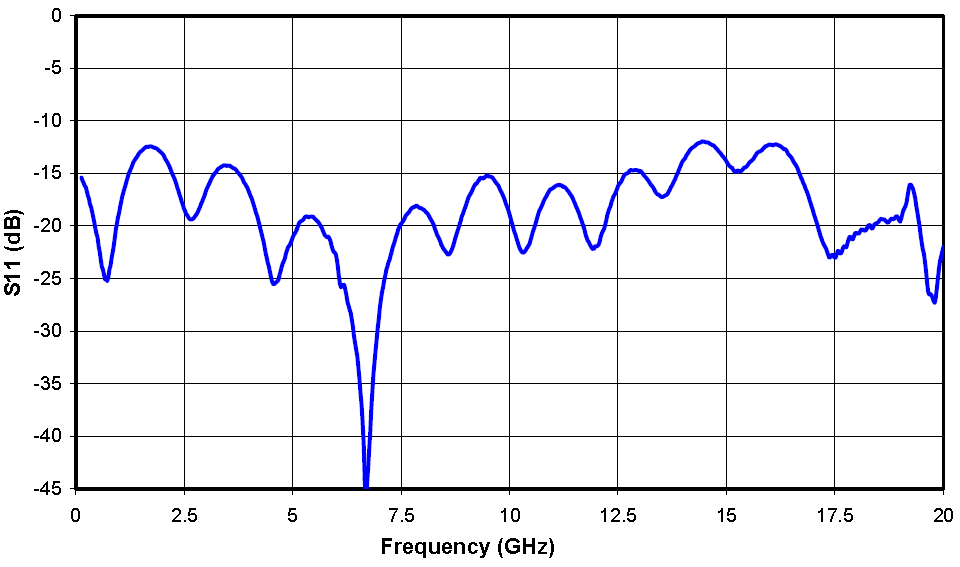

特征曲線

規格參數

參數		符號	最小值	典型值	最大值	單位
光學參數
工作波長		l	830	850	870	nm
插入損耗		IL		4	5	dB
光回波損耗		ORL			-45	dB
開關消光比@DC		ER@DC	20	23		dB
動態消光比		DER	12	13		dB
光纖	輸入端		PM 850 Panda fiber
光纖	輸出端		PM 850 Panda fiber
光纖接口			FC/PC、FC/APC或用戶指定
電學參數
工作帶寬（-3dB）		S21	0.01~2.5、0.01~10			GHz
帶寬波動		DS21		0.5	1	dB
半波電壓Vpi	RF	Vπ@50KHz		3	3.5	V
半波電壓Vpi	Bias	Vπ@Bias		3.5	4	V
電回波損耗		S11		-12	-10	dB
輸入阻抗	RF	ZRF	50			Ω
輸入阻抗	Bias	ZBIAS	1M			Ω
電接口			SMA

極限條件

參數	符號	單位	最小值	最大值
輸入光功率	Pin,Max	dBm		10
RF端輸入功率		dBm		28
Bias端偏置電壓	Vbias	V	-20	20
工作溫度	Top	oC	-10	60
儲存溫度	Tst	oC	-40	85
濕度	RH	%	5	90

訂貨信息

GU	AM	08	XX	XX	XX
GU-AM-08	調制器類型： AM---強度調制器	工作波長： 08---850nm	工作帶寬： 2.5G---2.5GHz 10G---10GHz	輸入輸出光纖： PP---PM/PM	接頭： FA---FC/APC FP---FC/PC SP---用戶指定
