GU-AMBox 產品規格書

打印 / 導出

GU-AMBox 產品規格書

產品信息

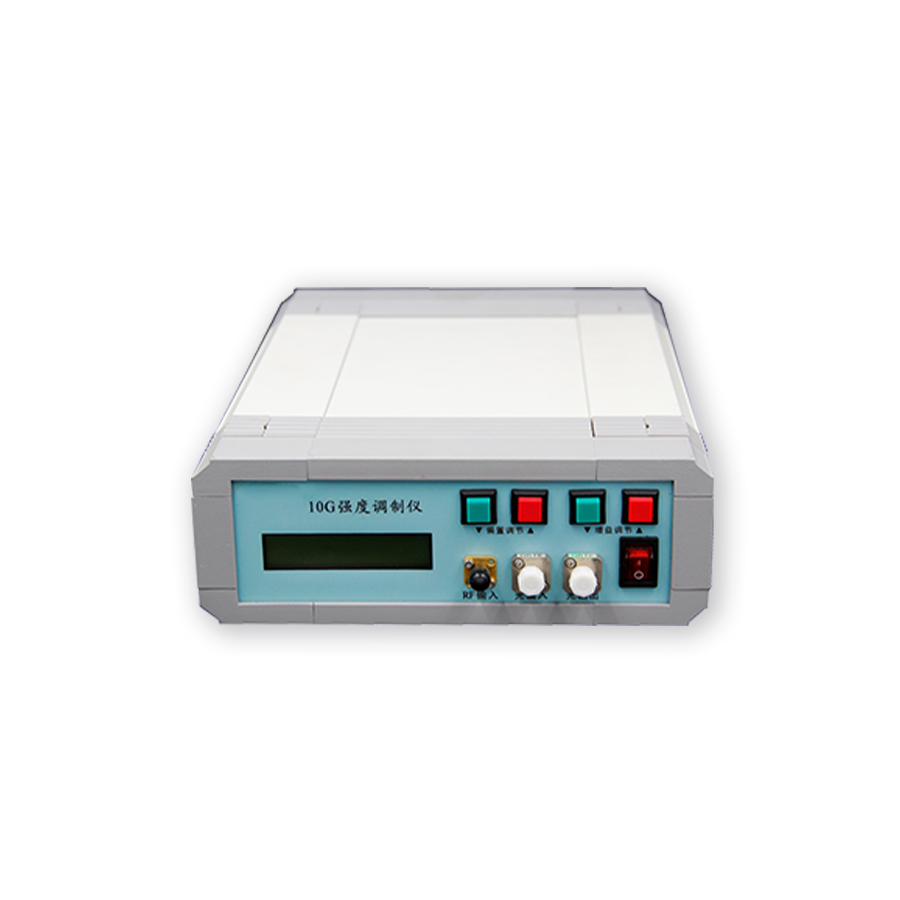

高穩定電光強度調制儀

產品編號：GU-AMBox

產品描述

GU-AMBox系列電光強度調制儀，該儀器將電光強度調制器、微波放大器及其驅動電路等必要集成于一體，這不但方便了用戶的使用，而且大大提高了MZ強度調制器的可靠性。
GU-ModBox-DP-QPSK和GU-ModBox-QPSK系列光發射單元，該儀器單元將DP-IQ調制器、自動偏壓控制器、射頻驅動器等必要部件集成于一體，通過驅動電路和自動程序控制實現QPSK、QAM、OFDM等復雜調制格式光信號的產生，高數據傳輸速率。與此同時，為客戶提供了光信號眼圖幅度和抖動調節按鈕，適合實驗室研究人員及企業研發人員進行實驗調試和二次開發。
GU-AMBox-SSB系列抑制載波單邊帶調制單元，該儀器單元將雙平行Mach-Zehnder調制器、偏壓控制器、射頻驅動器、移相器等必要部件集成于一體，通過驅動電路和程序控制實現抑制載波單邊帶的產生，這不但方便了用戶的使用，而且大大提高了MZ強度調制器的可靠性，并可根據用戶要求提供定制化服務。

產品特點	應用領域
低插入損耗	高速外調制系統
高工作帶寬	教學、實驗演示系統
增益、偏置工作點可調	光信號發生器
交流220V	光RZ、NRZ系統
使用方便、可選集成光源	100G相干光通信
高傳輸速率~56Gbps	微波光子學
眼圖調節功能	長距離光通信
支持多種調制格式	光纖傳感系統
	抑制載波單邊帶調制實現波長可調諧

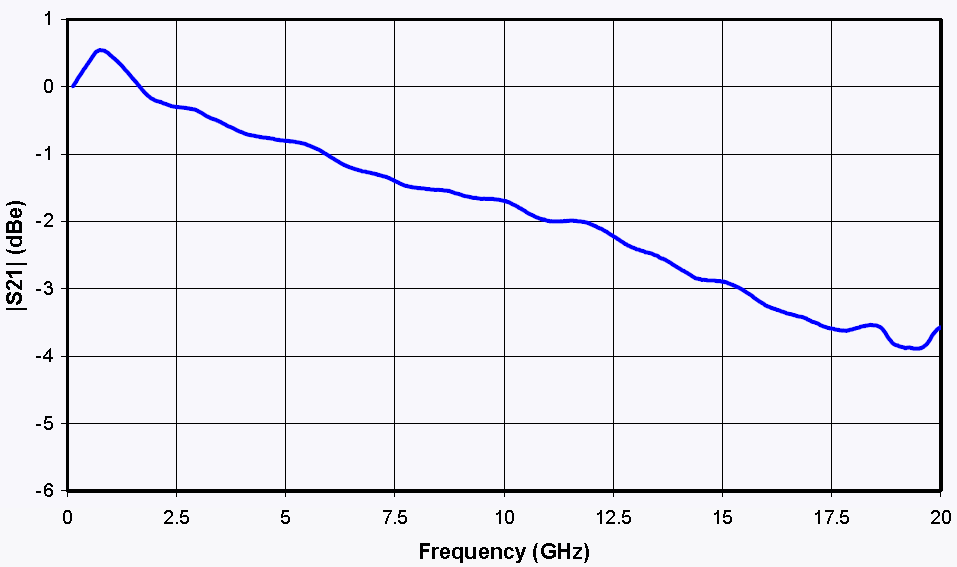

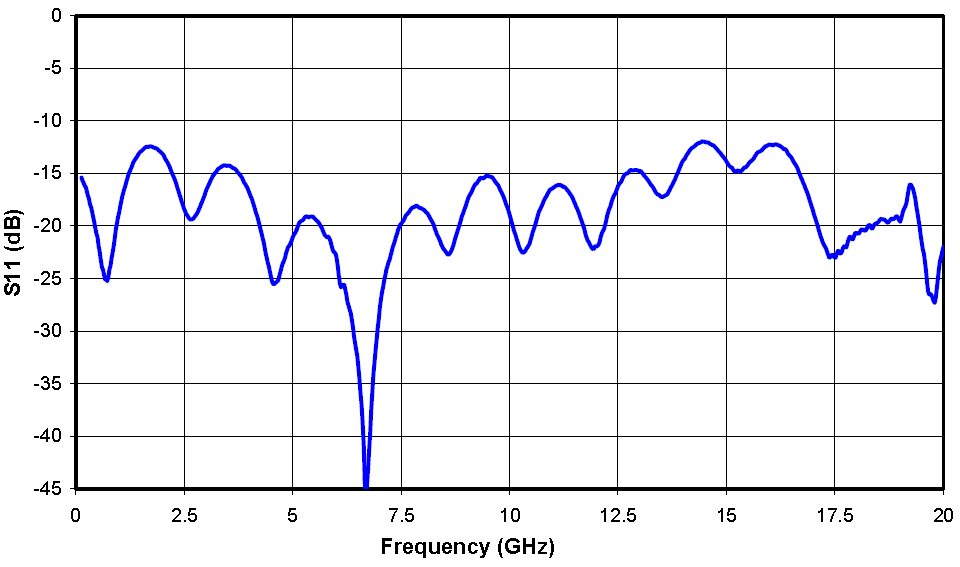

特征曲線

規格參數

參數		符號	最小值	典型值	最大值	單位
光學參數
工作波長*		l	1525		1565	nm
插入損耗**		IL		4	5	dB
光回波損耗		ORL			-45	dB
開關消光比@DC		ER@DC	20			dB
光纖	輸入端		Panda PM fiber
光纖	輸出端		PM fiber or SM fiber
光纖接口			FC/PC、FC/APC或用戶指定
電學參數
數據速率				12.25	43	Gbps
-3dB帶寬***		S21	10	-	28	GHz
低截止頻率****		flow		100		KHz
半波電壓@DC		Vπ@DC		6	7	V
半波電壓@RF		Vπ@RF		5	6	V
電回損		S11		-12	-10	dB
RF端輸入阻抗				50		W
輸入信號范圍		Vin	500		1000	mV
增益調節范圍			0		25	dB
調節精度				1		dB
偏置電壓調節范圍			-7		7	V
調節精度				0.1		V
電接口		SMA
供電電壓		AC220

* 850、1064nm、1310nm工作波長可選
**插入損耗指調制器插入損耗，未含法蘭及耦合器的損耗
***3dB帶寬可選10G、20G、40G，更高帶寬可定制
****如需更低截止頻率，請特殊說明。

光源指標（可選項）

參數	符號	最小值	典型值	最大值	單位
工作波長	l	1525	1550	1565	nm
輸出光功率	Po	-	10	16	dBm
3dB譜寬	Dl*	-	2	10	MHz
邊模抑制比	SMSR	30	45	-	dB
相對噪聲強度	RIN	-	-160	-150	dB/Hz
功率穩定性**	PSS	-	-	±0.005	dB/5min
功率穩定性**	PLS	-	-	±0.01	dB/8h
輸出端隔離度	ISO	30	35	-	dB

* 線寬可選：<1M, <200KHz
** 測試條件：CW, 溫度變化±2℃
***850、1064nm、1310nm工作波長可選

極限條件

項目	符號	最小	最大	單位
工作溫度	Top	-5	60	oC
儲存溫度	Tst	-40	85	oC
濕度	RH	10	85	%
輸入光功率	Pin	-	20	dBm
輸入電信號幅度	Vpp	-	1	V

訂貨信息

GU	AMBOX	XX	10G	XX	XX
GU-AMBox	調制器類型： AMBOX---強度調制儀	工作波長： 15---1550nm 13---1310nm 10---1064nm 08---850nm	工作帶寬： 10G---10GHz 20G---20GHz 40G---28GHz	輸入輸出光纖： PS---PM/SMF PP---PM/PM	接頭： FA---FC/APC FP---FC/PC SP---用戶指定
