GU-ModBox-QPSK 產品規格書

打印 / 導出

GU-ModBox-QPSK 產品規格書

產品信息

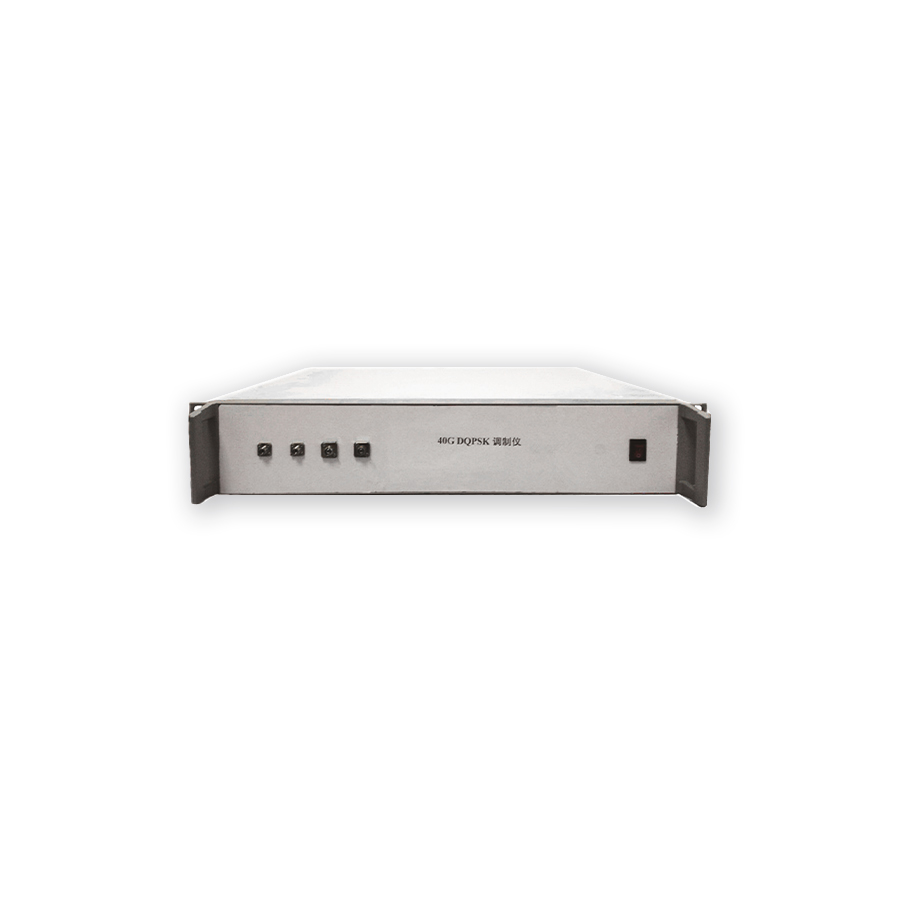

單偏振QPSK光發射模塊

產品編號：GU-ModBox-QPSK

產品描述

GU-AMBox系列電光強度調制儀，該儀器將電光強度調制器、微波放大器及其驅動電路等必要集成于一體，這不但方便了用戶的使用，而且大大提高了MZ強度調制器的可靠性。
GU-ModBox-DP-QPSK和GU-ModBox-QPSK系列光發射單元，該儀器單元將DP-IQ調制器、自動偏壓控制器、射頻驅動器等必要部件集成于一體，通過驅動電路和自動程序控制實現QPSK、QAM、OFDM等復雜調制格式光信號的產生，高數據傳輸速率。與此同時，為客戶提供了光信號眼圖幅度和抖動調節按鈕，適合實驗室研究人員及企業研發人員進行實驗調試和二次開發。
GU-AMBox-SSB系列抑制載波單邊帶調制單元，該儀器單元將雙平行Mach-Zehnder調制器、偏壓控制器、射頻驅動器、移相器等必要部件集成于一體，通過驅動電路和程序控制實現抑制載波單邊帶的產生，這不但方便了用戶的使用，而且大大提高了MZ強度調制器的可靠性，并可根據用戶要求提供定制化服務。

產品特點	應用領域
低插入損耗	高速外調制系統
高工作帶寬	教學、實驗演示系統
增益、偏置工作點可調	光信號發生器
交流220V	光RZ、NRZ系統
使用方便、可選集成光源	100G相干光通信
高傳輸速率~56Gbps	微波光子學
眼圖調節功能	長距離光通信
支持多種調制格式	光纖傳感系統
	抑制載波單邊帶調制實現波長可調諧

原理示圖

規格參數

參數	符號	最小值	典型值	最大值	單位
射頻調制信號（用戶提供）
輸入信號		1		28	GHz
信號格式		4路IQ信號
阻抗匹配			50		Ω
信號幅度		200	500	1000	mVp-p
載波光源參數（用戶提供）
激光類型	DFB光源或波長可調諧光源
波長		1510		1560	nm
線寬		-		3	MHz
偏振消光比			20	-	dB
功率			10	30	mW
調制器規格參數
調制器類型	單偏振IQ調制器
調制器帶寬S21@3dB			25	28	GHz
插入損耗		5	6	7	dB
啁啾		﹣0.1	0	﹢0.1	-
回損		﹣45	﹣50	-	dB
射頻驅動器帶寬S21@3dB			28		GHz
偏壓控制器參數
自動反饋式偏壓控制器		抖動方式
抖動信號頻率		400	1000	1400	Hz
抖動信號振幅		10	50	1000	mV
預置工作點		最低點
輸出光信號
光信號格式		IQ\QPSK\ QAM\OFDM
傳輸速率			50	56	Gbps
接口
光纖連接器接口		標準熊貓型保偏光纖 FC/APC
輸入射頻信號接口		SMA（50Ω）
其他參數
工作溫度		﹢15	-	﹢35	oC
儲藏溫度		﹣40	-	﹢75	oC
電源供電		110	220	240	V
電源供電		50	-	60	Hz
設備機箱尺寸		標準1U機箱或用戶指定

測試結果

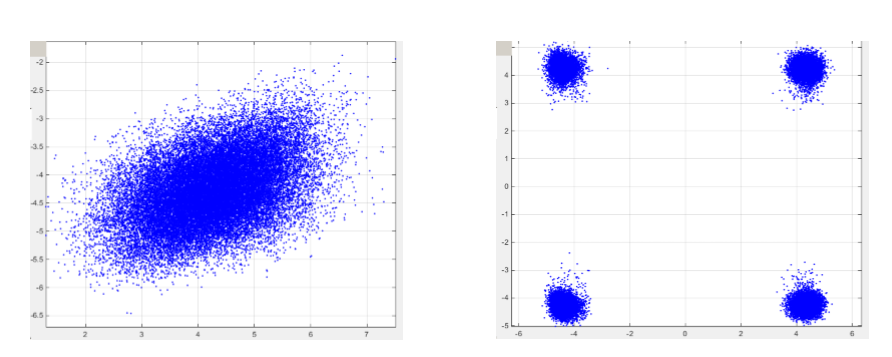

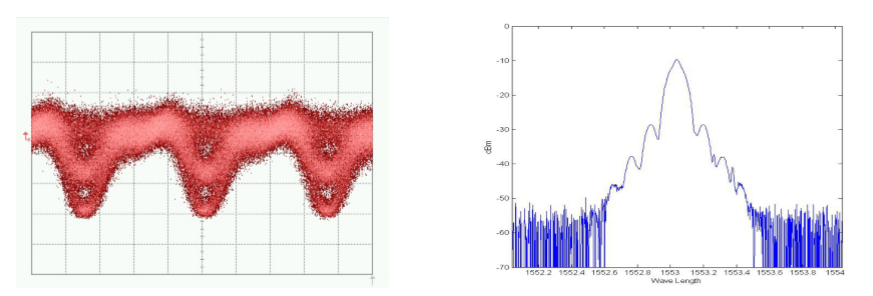

星座圖（左圖未加電，右圖加電）	QPSK 眼圖和光譜圖

訂貨信息

GU	ModBOX	XX	XX	XX	XX
GU-ModBox-QPSK	調制器類型： ModBOX---調制儀	調制類型： QPSK---QPSK QAM---16QAM	封裝： D---臺式1U機箱 M---模塊	輸入輸出光纖： PP---PM/PM	接頭： FA---FC/APC FP---FC/PC SP---用戶指定
