GU-PR-2G-B 產品規格書
GU-PR-2G-B 產品規格書
產品信息
帶放大模擬光探測模塊 帶寬2GHz

產品編號：GU-PR-2G-B
產品描述
集成了高速響應PIN探測器和低噪聲放大器，光纖或自由空間耦合，SMA連接器輸出，具有高增益、高靈敏度、增益平坦等特點，提供200KHz~2GHz多個頻段范圍，主要應用于模擬光信號接收及光纖傳感系統等領域。

產品特點 應用領域
  • 光譜范圍：320-1000、850-1650nm
  • 弱光信號探測
  • 3dB帶寬: 100K~2GHz 可選
  • 外差探測
  • 低噪聲

  • 高增益

  • 光纖、空間耦合輸入可選

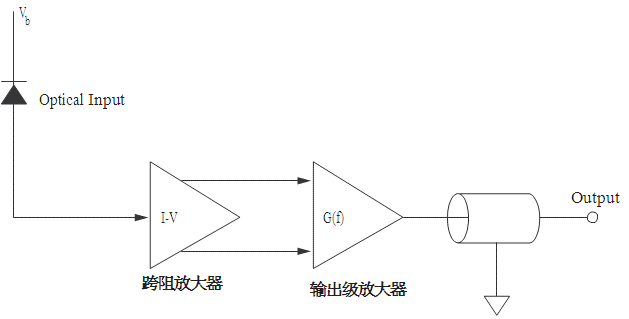

原理框圖



特征曲線

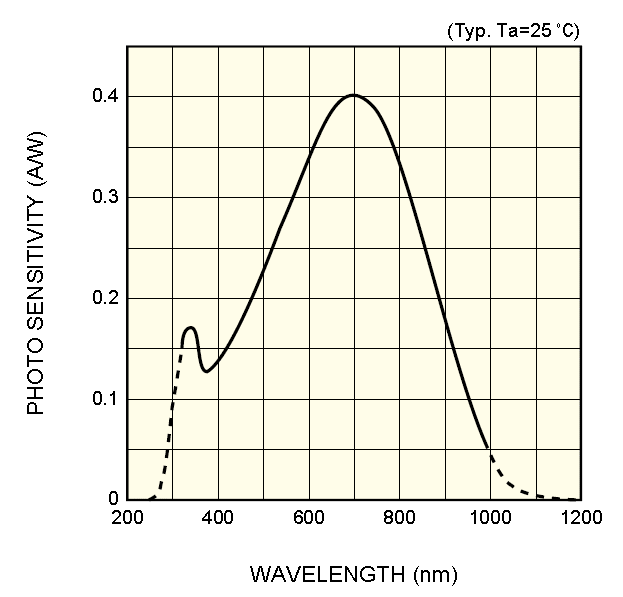

光譜響應曲線（A型） & 光譜響應曲線（B型）

規格參數
型號 GU-PR-2G-B
光譜響應范圍 320~1000nm
材料類型 Si
光輸入 光纖 自由空間
光敏面直徑 - 200μm
-3dB帶寬 AC端 100K~2GHz
DC端 DC-100KHz
上升時間 0.18ns
響應度 0.5A/W@700nm
增益 0.4×103V/W
最小探測光功率 -23dBm
噪聲等效功率NEP 65pw/√Hz
飽和光功率 2.4mW

通用參數
參數 數值
工作電壓 DC ±15V
工作電流 80mA
輸入接頭 FC / Free Space
輸出接口 SMA(f)
輸出阻抗 50Ω
輸出耦合方式 DC (KG-PR-1G,KG-PR-2G: AC耦合)
外形尺寸 76.0 × 72.6 × 44.0

極限條件
參數 符號 單位 最小值 典型值 最大值
輸入光功率 Pin mW     10
工作電壓 Vop V ±13.5  ±15 ±16.5
工作溫度 Top oC -10   60
存儲溫度 Tst oC -40   85
濕度 RH % 5   90

訂貨信息
GU PR XX X XX XX
GU-PR 光探測模塊
Photoreceiver		 -3dB帶寬：
200K---200KHz
10M---10MHz
200M---200MHz
500M---500MHz
1G---1GHz
2G---2GHz		 工作波長：
A---850~1650nm
B---320~1000nm		 輸入類型：
FC----光纖耦合
FS----Free space		 耦合類型：
空---DC耦合
AC---AC耦合
