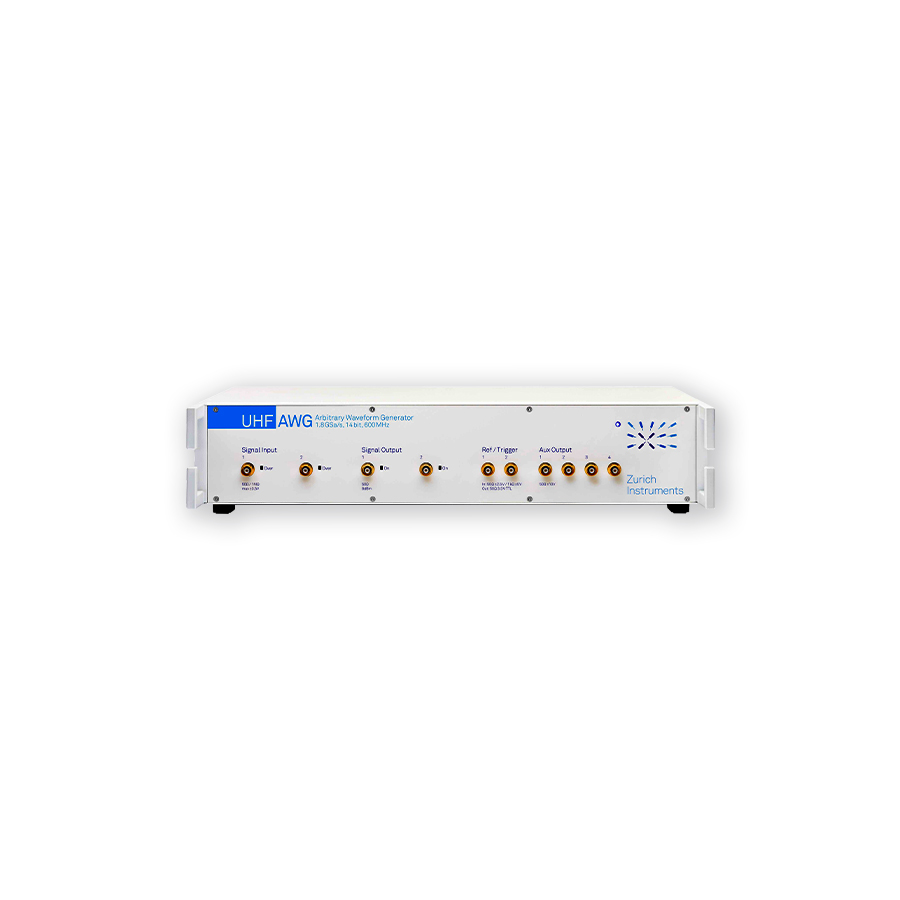

UHF-AWG 可以在兩個600MHz 的通道上輸出128 MSa的用戶可編程的存儲器中的任何波形。LabOne? 用戶界面中的高級編譯器集成了用于波形生成及編輯、定序和儀器配置的功能，可確保高效的工作流程生成所需的輸出信號。

波形生成、調制
UHF-AWG 提供兩種輸出模式，直接輸出模式和調幅模式。在直接輸出模式下，波形直接選擇路徑到直流耦合信號輸出。128 MSa存儲深度和14-bit垂直分辨率，1.8 GSa/s數模轉換生成高分辨率脈沖波形，重現各種設備測試條件或補償信號傳輸中出現的失真。在調幅模式下，每個AWG 通道使用內部振蕩器生成的一個正弦信號。它使用序列編程器和通用脈沖包絡來優化相位相干脈沖模式的生成，不需要上傳整體波形。既能節省時間，又能增加吞吐量。在相位或頻率需要頻繁調諧時，載波參數變量就發揮很大的作用。在長模式的應用（如核磁共振波譜）中需要600MHz全帶寬時，用戶可以采用采樣率低于最終信號的特定包絡來減少采樣點。UHF-AWG 的內部振蕩器可為信號生成和信號檢測提供參考，可在脈沖雷達等應用中進行相位測量。每通道可提供的兩個數字標記信號，其時間分辨率可以與直接輸出模式和調幅模式中的模擬信號相同。
